GBJU2506型号整流桥详细参数_国产整流桥GBJU2506应用规格书

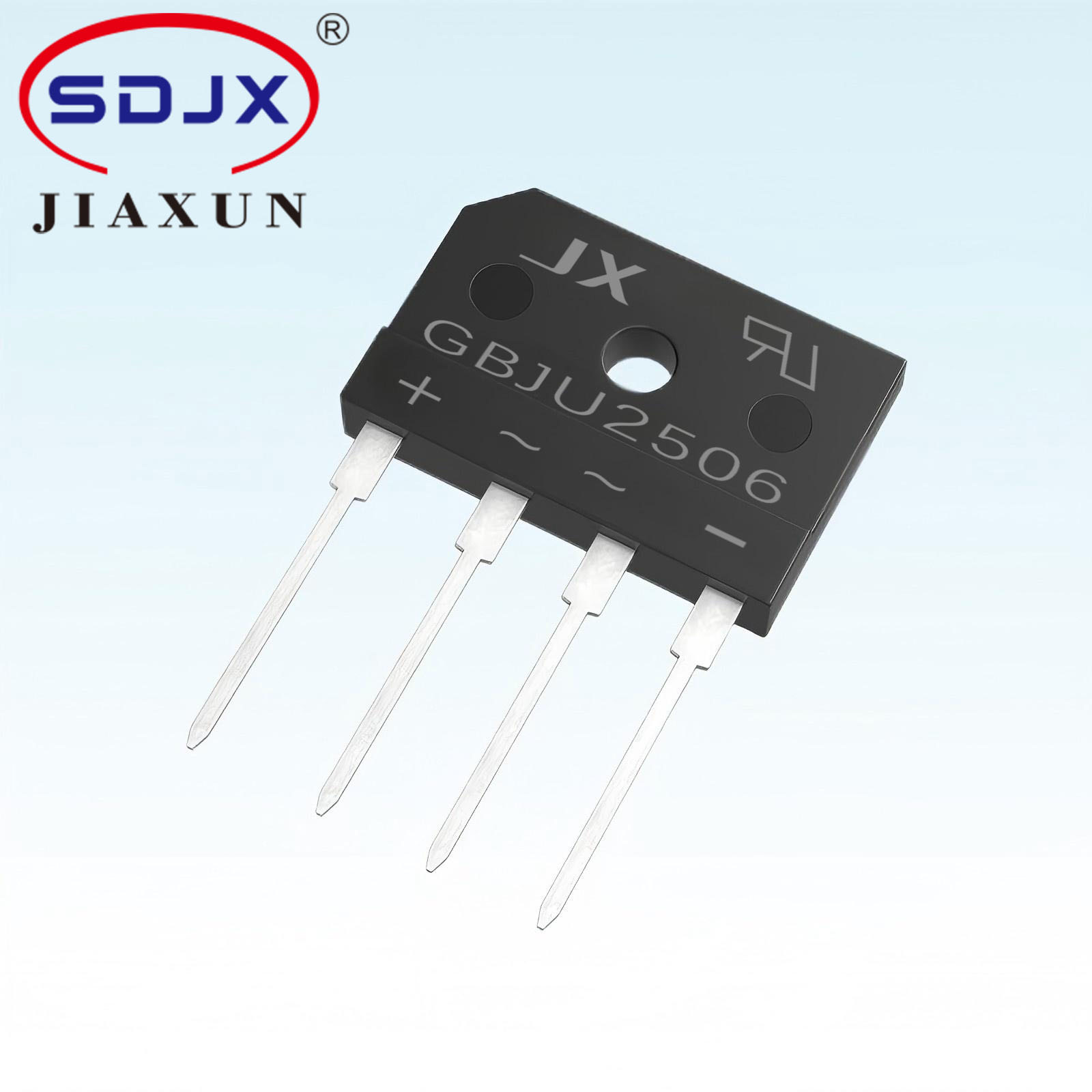

GBJU2506

替换型号：

行业内型号统一

应用领域：

电源适配器、手机、平板电脑、笔记本电脑、工业电源：在工业自动化设备、数控机床、工业机器人、照明电源：LED、照明灯具、荧光灯、直流电机驱动、变频电机驱动、变频电机驱动、蓄电池充电、充电桩、电视机

产品参数

型号 TYPE NO.

最大反向峰值电压Max.Reverse Voltage VRM (V)

最大正向电流 Max.Aver. Rect.Current lo(A)

最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)

GBJU2506

600

360

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A)

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)

12.5

0.92

100

典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W)

工作结温Operating Temp.Range Tj（℃）

封装 Package

-55～+150

6KBJ

产品特点

高反向电压承受能力：

GBJU2506整流桥具备较高的反向峰值电压（VRRM），通常可达600V或更高。这一特性确保了整流桥在高压环境下能够稳定工作，有效防止因电压过高而导致的击穿或损坏，从而提升了电路的安全性和可靠性。

大电流处理能力：

该整流桥具有较大的正向平均整流电流（IF），通常为25A或更高。这意味着GBJU2506能够轻松应对各种大电流应用需求，如电源适配器、充电器、UPS不间断电源以及工业控制设备等，确保电流稳定传输，满足系统正常运行的需求。

优异的散热性能：

GBJU2506整流桥采用先进的散热设计，能够有效降低工作过程中的温度，提高整流效率。其散热性能优异，使得整流桥能够在高温环境下长时间稳定运行，而不会因过热而损坏，进一步增强了产品的可靠性。

低正向压降：

整流桥GBJU2506的正向压降（VF）较低，这有助于减少能量损耗，提高整流效率。在整流过程中，较低的正向压降意味着更多的能量被转化为直流电，而较少的能量被浪费在热能上，从而提高了整个电路的能效。

良好的封装与可靠性：

GBJU2506整流桥通常采用标准的封装形式，便于安装和使用。其封装材料具有良好的绝缘性能和耐候性能，能够有效防止外部环境的干扰和损坏。同时，整流桥内部采用先进的生产工艺和优质材料，确保了产品的稳定性和可靠性，能够在各种恶劣环境下长时间稳定运行。
