GBJ5010产品结构参数_国产GBJ5010整流桥参数|规格书

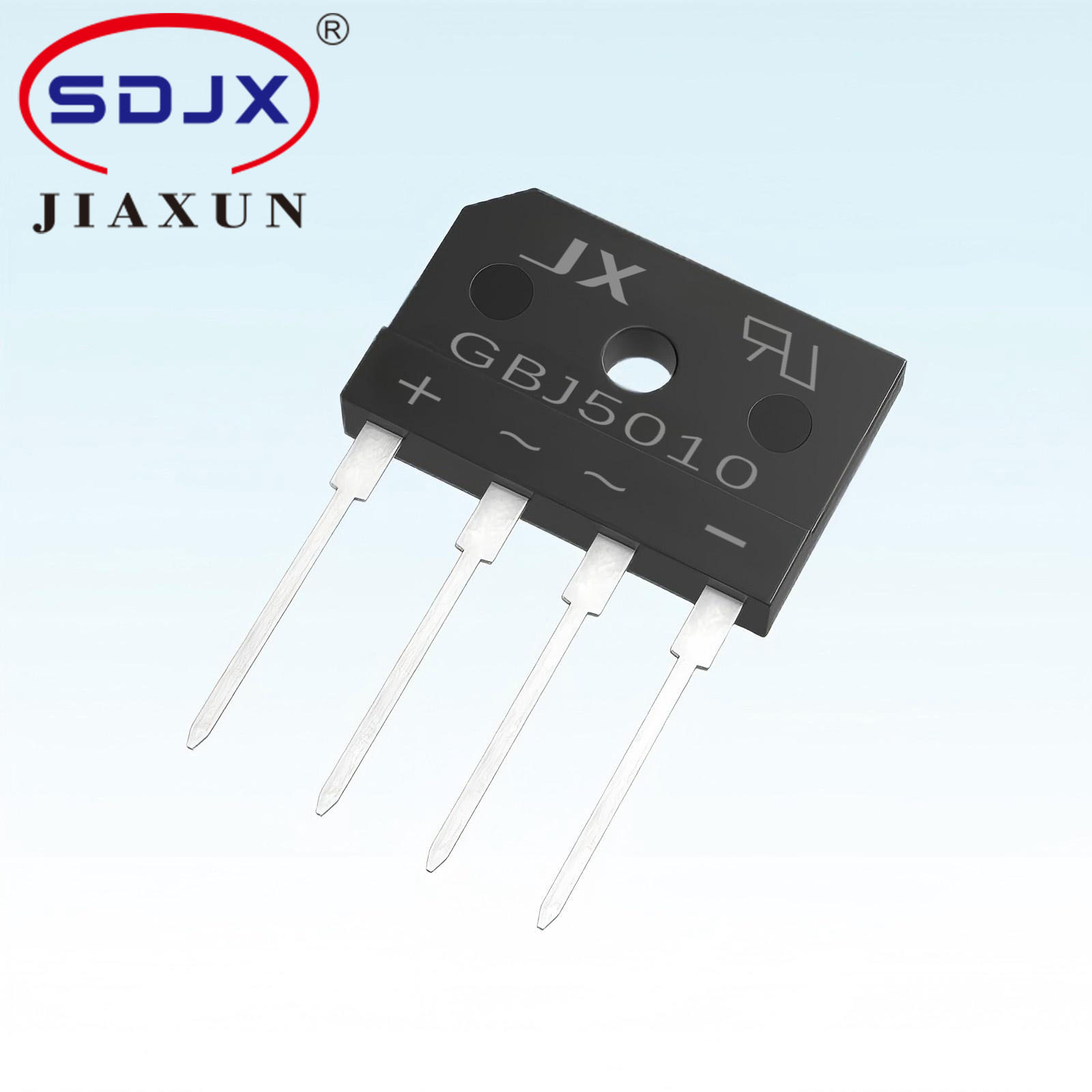

GBJ5010

替换型号：

行业内型号统一

应用领域：

电源适配器、手机、平板电脑、笔记本电脑、工业电源：在工业自动化设备、数控机床、工业机器人、照明电源：LED、照明灯具、荧光灯、直流电机驱动、变频电机驱动、变频电机驱动、蓄电池充电、充电桩、电视机

产品参数

型号 TYPE NO.

最大反向峰值电压Max.Reverse Voltage VRM (V)

最大正向电流 Max.Aver. Rect.Current lo(A)

最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)

GBJ5010

1000

450

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A)

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)

100

典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W)

工作结温Operating Temp.Range Tj（℃）

封装 Package

-55～+150

6KBJ

产品特点

1. 高反向耐压能力

GBJ5010整流桥具备1000V的最大反向耐压（VDC/VRRM），能够承受高电压的冲击而不损坏。这一特性使得GBJ5010在高压应用中表现出色，如开关电源、LED照明、集成电路等，能够确保这些设备在高电压环境下的安全运行。

2. 大电流处理能力

该整流桥具有50A的最大平均正向整流输出电流（IF），能够稳定地处理较大的电流负载。这意味着GBJ5010能够适用于各种高功率需求的电子设备，如工业自动化控制设备、汽车电子等，确保电流的稳定传输和设备的正常运行。

3. 高浪涌电流承受能力

GBJ5010整流桥的浪涌电流Ifsm高达400A，这意味着在瞬时高电流冲击下，整流桥能够保持稳定，不会因电流过大而损坏。这一特性提高了设备的抗冲击能力，延长了使用寿命，并确保了设备在恶劣环境下的稳定运行。

4. 宽温度范围与稳定性能

GBJ5010整流桥的工作温度范围广泛，为-55℃~+150℃。在这一温度范围内，整流桥能够保持稳定的性能，不会因温度变化而影响其正常工作。这一特性使得GBJ5010能够在各种恶劣环境下稳定运行，如高温车间、寒冷仓库等。

5. 高品质材料与制造工艺

GBJ5010整流桥采用高品质的材料和严格的制造工艺，确保了其高可靠性和耐用性。其内部结构的稳定性和耐久性也使其在各种应用中表现出色，降低了故障率。同时，整流桥的外壳封装采用先进的塑料材料，具有优异的阻燃性能和耐高温性能，进一步提高了设备的安全性。

综上所述，整流桥GBJ5010以其高反向耐压能力、大电流处理能力、高浪涌电流承受能力、宽温度范围与稳定性能以及高品质材料与制造工艺等五大优点特性，在电子设备中发挥着重要作用。这些特性使得GBJ5010成为各种高功率、高可靠性需求的电子设备的理想选择。
