GBJ5006型号整流桥详细参数_国产整流桥GBJ5006应用规格书

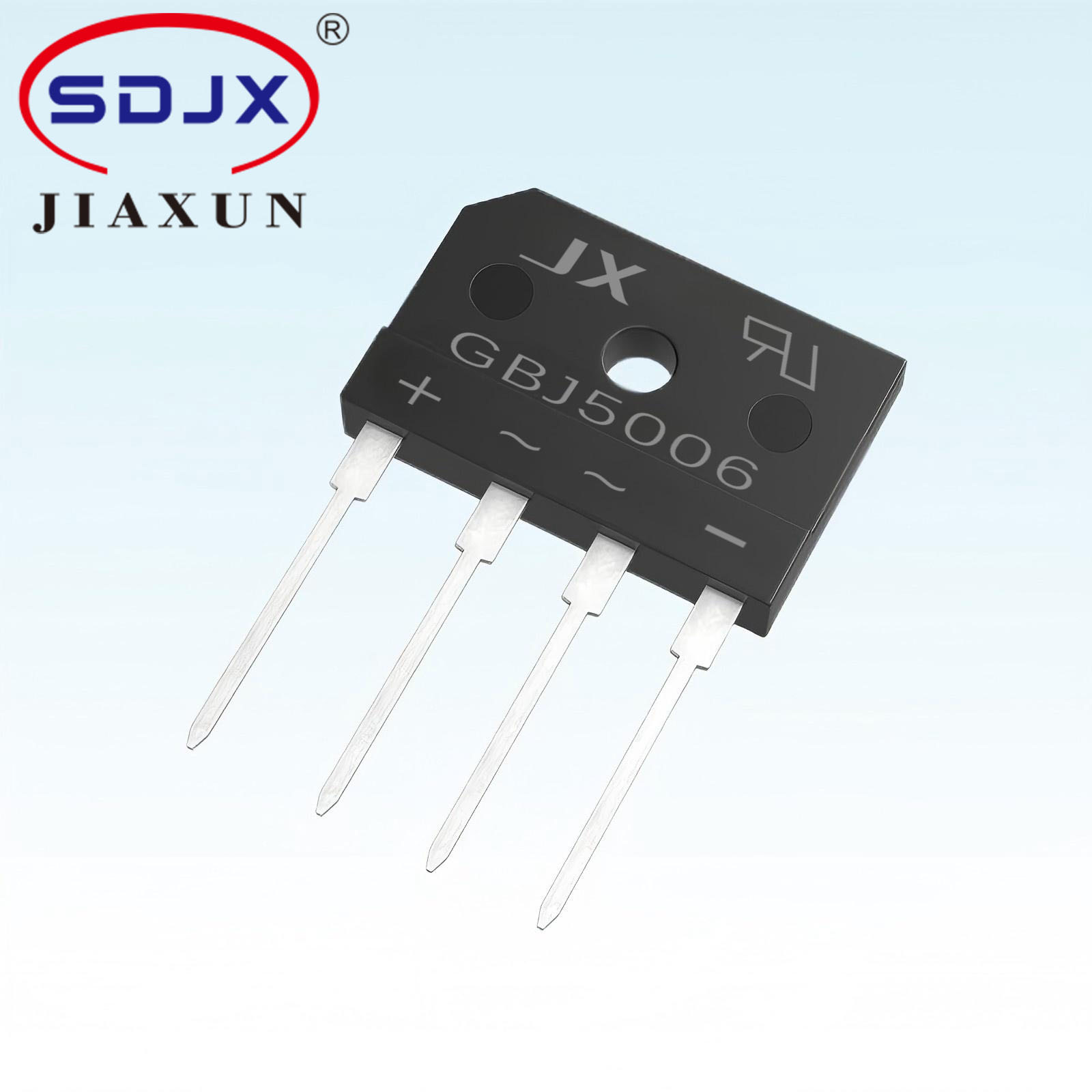

GBJ5006

替换型号：

行业内型号统一

应用领域：

电源适配器、手机、平板电脑、笔记本电脑、工业电源：在工业自动化设备、数控机床、工业机器人、照明电源：LED、照明灯具、荧光灯、直流电机驱动、变频电机驱动、变频电机驱动、蓄电池充电、充电桩、电视机

产品参数

型号 TYPE NO.

最大反向峰值电压Max.Reverse Voltage VRM (V)

最大正向电流 Max.Aver. Rect.Current lo(A)

最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)

GBJ5006

600

450

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A)

最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA)

最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)

100

典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W)

工作结温Operating Temp.Range Tj（℃）

封装 Package

-55～+150

6KBJ

产品特点

一、高反向电压承受能力

GBJ5006整流桥具有高达600V的反向电压承受能力，这意味着它能够在高电压环境下稳定工作，不易发生击穿或损坏。这一特性使得GBJ5006整流桥在高压应用中具有出色的安全性和可靠性。

二、大电流处理能力

该整流桥能够处理高达50A的正向电流，这使得它能够满足各种大电流应用需求。无论是在电源、充电器、适配器中，还是在LED灯饰、大小家电以及民用和工业设备中，GBJ5006整流桥都能提供稳定可靠的电流处理性能。

三、快速恢复特性

GBJ5006整流桥具有快速的恢复时间，通常在100ns左右。这意味着在整流过程中，当电压方向改变时，整流桥能够迅速恢复到正常工作状态，从而减少了能量损失和功耗。这一特性有助于提高整流效率，并使得整流桥在高频应用中具有更好的性能。

四、高稳定性与可靠性

GBJ5006整流桥采用先进的GPP硅芯片制造，具有良好的稳定性和抗冲击能力。它能够在各种恶劣环境下长时间稳定运行，不易出现故障或损坏。这一特性使得GBJ5006整流桥在各种应用中都具有出色的可靠性和耐久性。

五、宽工作温度范围

该整流桥具有-50℃150℃（某些品牌或型号可能达到-55℃+150℃）的宽工作温度范围。这意味着它能够在各种极端温度环境下正常工作，不会因温度变化而影响其性能或安全性。这一特性使得GBJ5006整流桥在各种恶劣工作环境中具有广泛的应用前景。
