发布时间： 2024-09-19 15:22:14

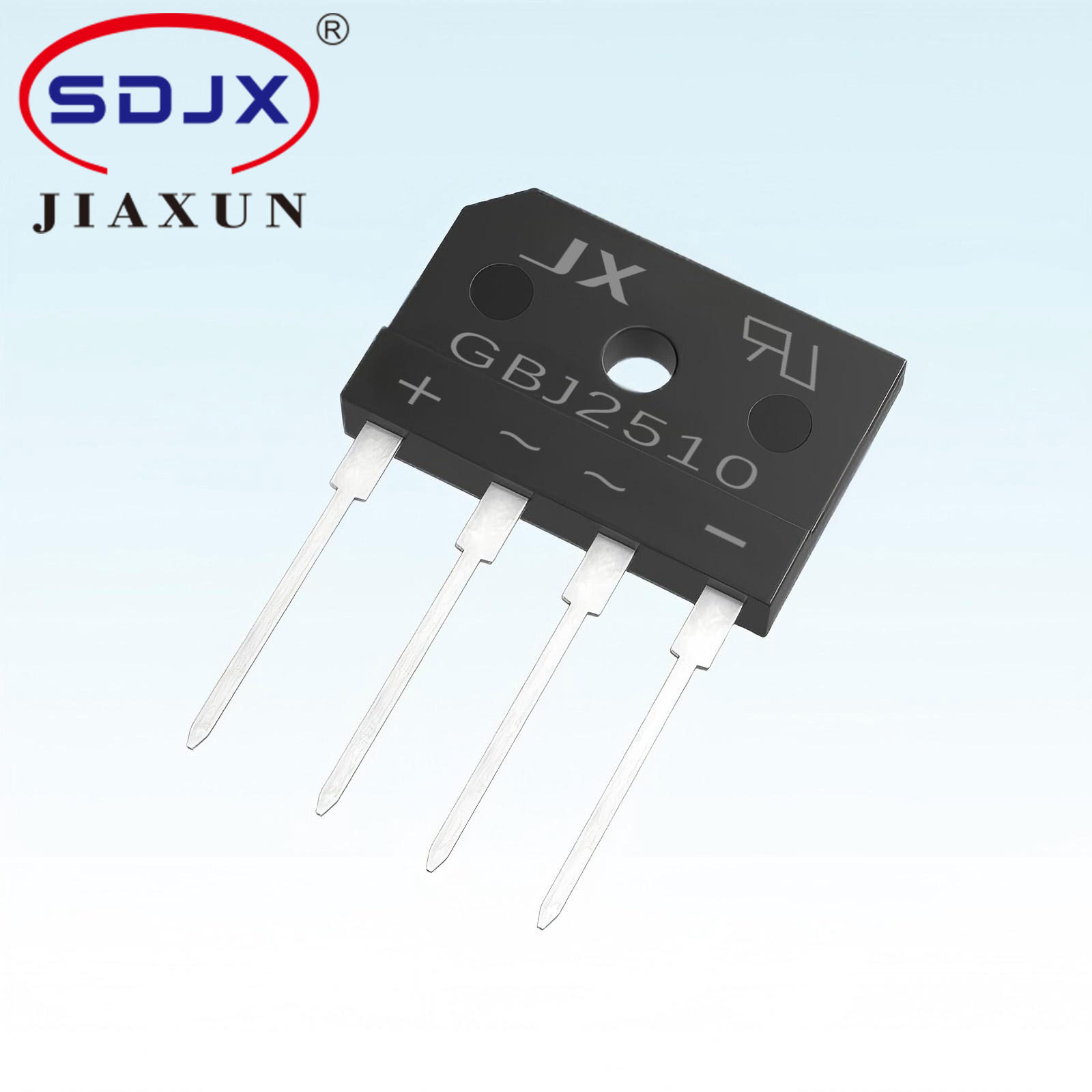

GBJ2510

替换型号：

行业内型号统一
应用领域：
电源适配器、手机、平板电脑、笔记本电脑、工业电源：在工业自动化设备、数控机床、工业机器人、照明电源：LED、照明灯具、荧光灯、直流电机驱动、变频电机驱动、变频电机驱动、蓄电池充电、充电桩、电视机

产品参数

型号 TYPE NO. 最大反向峰值电压Max.Reverse Voltage VRM (V) 最大正向电流 Max.Aver. Rect.Current lo(A) 最大正向浪涌电流 Peak Fwd. Surge Current IFSM(A)
GBJ2510 1000 25 320
最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated lo(A) 最大正向压降 Max.Fwd.Voltage @25℃&Rated lo Rated VF(V) 最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@25℃IR(uA) 最大反向漏电流 Maximum Reverse Current@Rated VRM&Tc IR@100℃IR(uA)
12.5 1 5 100
典型热阻 Typical Thermal Resistance RθJA/RθJC(℃/W) 工作结温Operating Temp.Range Tj（℃） 封装 Package
22 -55～+150 6KBJ

产品特点

1. 高电压承受能力


GBJ2510整流桥具备1000V的最大重复峰值反向电压（VRRM），能够承受高电压的冲击而不损坏，确保在高电压环境下的稳定运行。这一特性使得GBJ2510适用于多种电压等级的电路，为设备提供稳定可靠的电源保障。



2. 大电流处理能力


该整流桥具有25A的最大平均正向整流输出电流（IF），能够稳定地处理较大的电流负载。这使得GBJ2510在电源产品、家用电器以及工业控制系统中得到广泛应用，满足各种高功率需求。



3. 高浪涌电流承受能力


GBJ2510整流桥能够承受高达350A的峰值正向浪涌电流（IFSM）。在面对电路中可能出现的瞬间大电流冲击时，这一特性使得整流桥具有较好的稳定性和可靠性，能够有效保护电路中的其他元件免受损坏。



4. 宽温度范围与良好散热


GBJ2510整流桥的工作和储存温度范围广泛，为-55℃~+150℃。同时，其设计有助于将器件在工作过程中产生的热量迅速传导出去，降低器件的温度，提高其工作效率和稳定性。这一特性使得GBJ2510在各种恶劣环境下都能保持良好的运行状态，延长使用寿命。



5. 优良的可焊性与封装设计


GBJ2510整流桥采用GBJ-4封装形式，尺寸适中，适合印刷电路板使用。其引脚设计合理，具有良好的可焊性，便于焊接和安装。此外，整流桥还采用了塑料包装，具有美国保险商实验室可燃性分类94V-0的认证，确保了产品的安全性和可靠性。
